緩存鏡像系統存在兩個獨立的通道，由本端控制器進行控制，每個通道都保存一份對端緩存的鏡像（鏡像1、鏡像2），本端緩存通過總線能直接訪問對端的鏡像緩存，實現數據的替換；緩存與鏡像間通過多條8×PCI-E總線進行通信，實現緩存與鏡像間數據的快速讀寫。

1.1.2 緩存鏡像技術的工作流程

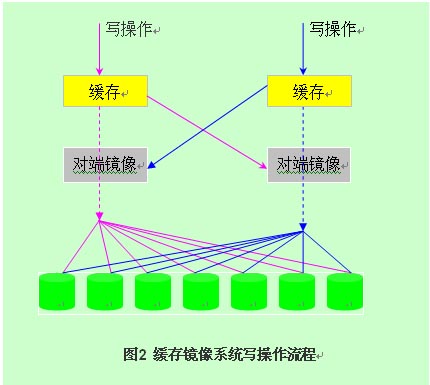

緩存鏡像寫操作流程如圖2所示；圖中實線表示實際的數據讀寫，虛線表示滿足某種觸發機制后的數據讀寫；

      當主機發送寫操作時，數據同時寫入本端緩存和對端的鏡像緩存，成功完成兩端緩存的寫操作后，向主機確認寫操作完成；當刷新機制滿足時，寫數據刷新到磁盤中。如果本端緩存出現故障，寫數據將直接寫到對端的鏡像緩存中，然后向給主機確認寫操作完成，實現數據的寫操作；

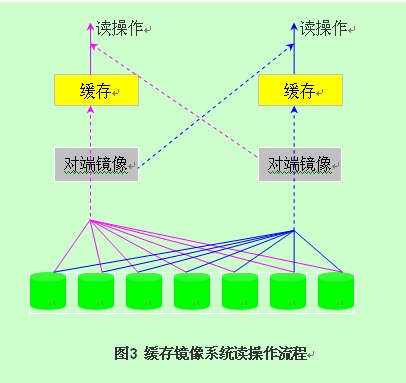

緩存鏡像讀操作流程如圖3所示；圖中實線表示實際的數據讀寫，虛線表示滿足某種觸發機制后的數據讀寫；

      當主機發送讀操作時，如果本端緩存沒有出現故障，數據直接從本端緩存發送給主機；否則，將從對端的鏡像緩存中將數據發送給主機，完成數據的讀操作。如果主機要求讀取的數據不在緩存中，緩存將直接從磁盤中獲取數據，然后將數據發送給主機；

1.2 緩存鏡像技術的優勢

1)系統能不間斷運行，緩存中的所有數據均有鏡像，正常運行時，用的是緩存。當緩存失敗時，鏡像內存替補工作，不會造成業務中斷。

2)有效避免了由于緩存發生故障而導致的數據丟失，極大地提高了系統的可靠性。

3)緩存鏡像技術只需要兩個通道間提供硬件上的支持，不需要驅動程序或操作系統的支持，獨立于操作系統，減小了系統實現的復雜性，保證數據的可靠性。

4) 系統工作時，鏡像內存不會被系統識別，具有透明性；

5) 不同控制器的緩存鏡像之間采用多條8×PCI-E總線通信，單條鏈路帶寬高達20Gb/s，保證數據的無阻塞傳輸；

6) 緩存與鏡像之間具有多條獨立的通信通道，具有的高冗余性提供了更高的可靠性；

7) 緩存內部配置電池組，保證掉電后緩存數據可以保存72小時，且電池具有冗余性，提供了更高的可靠性；

8) 緩存與鏡像數據加入校驗碼，保證了數據的一致性和完整性；
