（1）智能擴展引擎（Intelligent Scalable Engine, ISE）系統。

SureSave VTL控制器主板均采用嵌入式系統開發，總體結構精簡、高效。與SureSave VTL其它系列產品不同的是，P系列VTL 的控制器可由多臺引擎組成，而不限于一臺。當然，用戶也可以先采用只有一臺引擎的P系列VTL，而隨后再按需增加引擎。P系列VTL的多引擎配置中，可任選一臺作為主控引擎，主控引擎負責監控和協調各個引擎工作。虛擬機械手由主控引擎生成，而虛擬驅動器和磁帶槽可按實際需要配置、分布在各個引擎上。對主機或應用而言，仍然可以像使用一臺普通磁帶庫那樣使用多引擎的虛擬帶庫。我們建議每臺虛擬驅動器只讀寫同一引擎上的虛擬磁帶，這樣可以達到最優的讀寫性能。

（2）內部核心交換系統

這個部分主要是分IP網絡和SAN網絡兩個部分。IP網絡部分主要是負責內部管理指令的分發、各個部分工作狀態監控。SAN網絡部分是各引擎I/O數據的后端通道，采用4Gb/s光纖鏈路實現存儲數據的高速傳輸。

（3）存儲單元

這個部分由一個到多個完全基于SAN拓?fù)浣Y(jié)構進行連接的磁盤存儲單元構成。SureSave VTL兼容FC、SATA、SAS等各種磁盤構成的磁盤陣列和JBOD，滿足多種存儲需求，優化投資保護。

2、SureSave P系列虛擬磁帶庫的基本工作原理。

SureSave P系列虛擬磁帶庫采用并行控制器引擎結構，多引擎并行工作仿真一臺磁帶庫的工作狀態?？刂破鞲鱾€(gè)引擎硬件結構相同，均基于采用ARM處理器和嵌入式操作系統的專門設計的主板，主板上集成了眾志和達公司專門設計的控制芯片和仿真虛擬帶庫仿真軟件。并行引擎最多可擴展至32個，每個引擎可配置2個光纖主機通道和6個后端光纖存儲通道（將來可達共12個通道），光纖通道自適應2Gb/sec和4Gb/sec的傳輸速率。

多引擎配置中，由管理軟件指定某個引擎作為主控引擎，其它引擎作為擴展引擎。所有的I/O申請都首先由主控引擎處理，然后再引導I/O數據流到指定的引擎的虛擬磁帶驅動器和虛擬磁帶，擴展引擎的狀態被實時更新到主控引擎，以便主控引擎集中管理和監控整個VTL系統。如果不同的引擎共用同一后端光纖磁盤陣列存儲設備，那么一臺引擎上的虛擬驅動器讀寫屬于另外引擎上的虛擬磁帶時，數據則通過光纖通道傳輸；如果一臺引擎和另外引擎的后端存儲設備沒有直接數據通道，那么交叉存儲的數據需要通過引擎之間的IP網絡通道傳輸。

P系列VTL的虛擬磁帶歸檔通過主控引擎完成。

SureSave VTL支持大容量高性能的SATA磁盤陣列組，實現容量上的模塊化升級，輕松擴展到380TB以上。

SureSave P系列多引擎虛擬帶庫中的引擎管理相對獨立的，擴展引擎的故障不會影響其它引擎的工作。用戶可以在線更換故障引擎，在不停機狀態下即可恢復故障引擎的使用。

3、 SureSave P系列虛擬磁帶庫產品特性

SureSave P系列虛擬磁帶庫是針對開放式系統設計的，采用ARM精簡指令系統、專用的虛擬軟件和芯片模塊把磁盤系統仿真成磁帶庫設備，采用全電子設備部件代替機械磁帶庫的半電路半機械的方式，成倍的提高設備性能?；赟ATA磁盤技術的數據備份/恢復系統，使用磁盤作為存儲介質替代了傳統的磁帶。它繼承了磁盤所具備的高速性、可靠性及安全性方面的優勢，屏蔽了磁帶介質脆弱，容易受環境因素?fù)p壞的弊病。同時利用仿真技術可以虛擬多種磁帶、驅動器及磁帶庫類型。由于在磁盤上采用的是仿真磁帶格式，不是統用文件系統格式，所以在空間使用上，及數據排列上，也延續了磁帶格式的優點，不存在碎片，數據排列合理，不浪費存儲空間。這使得SureSave虛擬磁帶庫技術成為物理磁帶備份技術發展的未來。

SureSave P系列虛擬磁帶庫特點

系統控制引擎支持從1到32臺的工作模式，各個引擎之間相互組成集群，單一引擎故障，僅僅會造成系統性能臨時下降，但不中斷應用，最大程度上屏蔽了單點故障，同時所有的關鍵部件(如電源、風扇)采用冗余機制，實現高可靠性；多引擎并行工作使VTL的I/O性能和存儲容量最大化。

采用SATA磁盤及陣列技術作為存儲數據介質，多種RAID(RAID0、1、5、6、等)級別及熱備盤技術提高數據安全性：使得單一存儲介質上的數據安全性大大的增強。

采用ARM處理器和嵌入式操作系統，其上運行專用虛擬軟件仿真磁帶庫設備，替代機械磁帶庫的半電路半機械的方式，成倍的提高備份性能，使得備份/恢復速度大大的提高。SureSave P系列虛擬磁帶庫實際備份/恢復速度最高可達800MB/sec，比傳統磁帶庫（LTO3）的備份速度提高10倍。由于采用仿真的磁帶格式，非通用的文件系統，數據讀寫時采用的不間斷的流格式。雖然介質是磁盤，但是不存在碎片，提高了讀寫性能。所以從性能實測上看，VTL的I/O速度比磁盤文件系統間的數據復制速度要快。

工作穩定。由于備份軟件所識別到的機械手及磁帶驅動器均由軟件虛擬而成，屏蔽了傳統磁帶庫所無法避免的機械故障。數據寫入與磁帶一樣采取Byte-to-Byte的形式，虛擬磁帶介質（磁盤陣列）不再是通用文件系統格式（NFS、FAT等）化的扇區，而是和磁帶一樣的裸介質（"Raw Disk"）， 真正在物理層上實現了磁盤讀寫的線性化，完全消除了磁盤碎片的產生。

SureSave P系列虛擬磁帶庫可仿真多個主流磁帶庫廠家的多種磁帶庫型號；同時支持多家廠商備份管理軟件，可以被不同版本的，幾乎所有的備份軟件所識別，兼容性好。

SureSave P系列虛擬磁帶庫可仿真LTO、DLT/SDLT等多種驅動器。

安裝和部署簡單：在不改變用戶原有存儲結構情況下，只需簡單配置就可以在線擴展引擎?zhèn)€數，配置過程具有GUI操作界面。

總體成本相對較低：前期購買的投入、日常管理以及日常維護的總成本相對于物理磁帶庫大大的降低。多引擎擴展能力進一步優化投資保護。

縮短備份窗口：由于速度的提高，使得用戶用于數據備份的時間窗口大大縮短，節省時間，更有效的利用了服務器及網絡資源。

配置管理簡便：基于全中文的圖形化管理界面使用戶管理更輕松，更適于國內用戶使用。

便捷的高可擴充性：用戶可以很簡便的使單機備份容量從12TB擴展到380TB；

基于FC方式的連接結構，完全支持存儲區域網絡（SAN）構架；

易于安裝：SureSave VTL為全封閉電子設備，因此不需要像傳統磁帶庫在安裝時進行水平定位，機械手調試等動作。安裝簡單易行，同時每TB容量占地遠遠小于傳統磁帶庫。SureSave P系列虛擬磁帶庫除了多引擎需要采用標準網絡連接外，其它安裝方式與普通VTL相同。

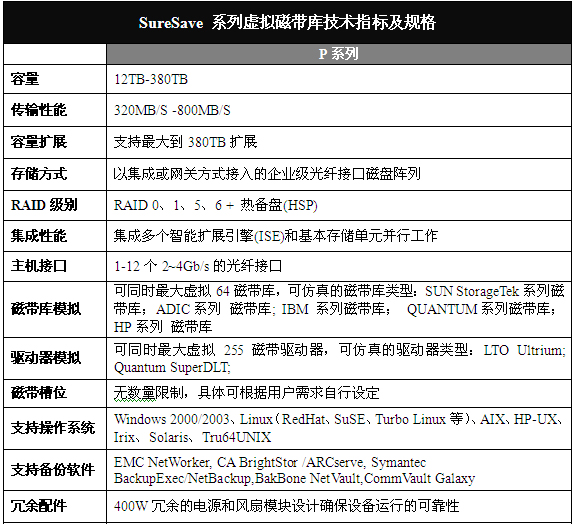

4、 SureSave虛擬磁帶庫性能指標
