地鐵續建工程安防監控系統要求采用數字壓縮方式進行圖像傳輸、存儲和查詢。共有1105個監控?cái)z像頭，圖像編碼格式為H.264，達到4CIF/25幀/秒的圖像清晰度，即3Mbps碼流。視頻圖像和控制采用統一的TCP/IP協議傳輸，實現透明傳輸，所有圖像存儲時間在168小時以上。

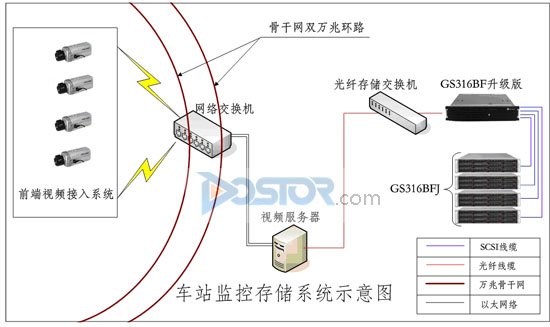

此項目中，采用VSA家族的成熟產品FC-SCSI 316BF，形成系統拓?fù)鋱D如下：

視頻源數據通過攝像頭、編碼器、交換機、視頻服務器最終到達星盈存儲設備，完成整套數字化視頻監控?cái)?shù)據的存儲，整個存儲系統能夠處理在3Mbps碼流下，最大并發180路對存儲設備的壓力；解決了在FC主機接口，SCSI磁盤接口下，單套系統達到64盤位的存儲容量需求；解決了本地存儲＋SAN存儲的混合模式下達到了地鐵對視頻監控系統數據安全性的要求；深圳地鐵選擇星盈存儲設備的另一個重要原因還在于，星盈VSA家族存儲設備全部基于自主研發，安防監控系統要求門禁、平臺、存儲、服務器全部統一于同一平臺進行監控和調度，要求設備供應商能夠提供設備接口參數，甚至是產品程式代碼，星盈存儲設備可以最大限度配合項目的進度，表現出最高的項目親合力和支持力度。

同時星盈VSA產品的可升級性、存儲內部IO加速模塊、災備處理模式等也都成為星盈科技贏得此單的重要因素（詳細請看第三部分VSA簡介）

第二部分：VSA家族產品(地鐵存儲設備)GS316BF簡介:

地鐵1號線延長線的安防監控系統，，數據存儲帶寬需求大。星盈GS316BF是一款智能化高性能磁盤陣列系統，配備2個2Gb/s光纖主機通道，可根據需求再擴2個，支持端口捆綁，為地鐵監控提供足夠的數據傳輸帶寬。星盈GS316BF磁盤陣列采用增強型Intel 64位RISC專用存儲處理器，緩存最大可擴展至1GB，使得監控存儲系統在大并發數據流吞吐時也能輕松應付。在1號線延長線中，實際的存儲容量需求為270.2TB，要構建龐大的存儲池，監控存儲就必須擁有良好的擴展性，才能保證其性價比。星盈GS316BF在這方面的表現異常出色，GS316BF主柜集成16個熱插拔SCSI硬盤插槽，安裝300GB硬盤，做RAID5＋Hotspare，實際容量能夠達到4.2TB，在這個基礎上，GS316BF主柜還能級聯4個擴展柜，每個擴展柜都能支持16個熱插拔SCSI硬盤插槽，最大能支持21TB的存儲容量。

第三部分：VSA技術簡介:

星盈VSA存儲家族，是在單一硬件平臺上可以同時支持FC-SAN、iSCSI、InfiniBand連接的存儲設備，可以為不同的主機通道建立獨立的虛擬卷，同時可以讓客戶端使用不同的通道訪問同一個虛擬卷。通過自定的訪問權限（根據主機通道的種類而不同），保證數據的安全，同時省卻了購買多種存儲平臺的昂貴費用，令企業的數據管理變得更加簡單、容易。

VSA功能簡介：

遠程鏡像（Remote  Mirror）/ 遠程復制（Remote  Replication）

遠程鏡像/遠程復制使用兩臺VSA系統，或者一臺VSA系統、一臺其他品牌存儲系統。您可以把前期投資的存儲陣列使用起來作備份，充分利用企業內部資源，從此放棄落后的磁帶備份，并且可更高效率使用的磁盤對磁盤備份，永不會削弱數據的可靠性。在遠程鏡像/遠程復制完成后，新建立的虛擬卷也可以分配給其他服務器使用。

InfiniBand超高速通道（達到10GB-SDR / 20GB-DDR）

VSA支持InfiniBand (IB)高帶寬、低延遲傳輸通道。在高性能運算領域InfiniBand已經是標準的傳輸媒介，VSA支持InfiniBand的SRP協議，運算節點可以不經過協議轉換（轉換至FC）直接連接VSA，保持最高的傳輸?shù)乃俣?，也不需購買額外的路由轉換器。

多路徑冗余

無論主機通道是iSCSI、Fibre Channel或者是InfiniBand，VSA都支持多路徑訪問，有效地避免了因?yàn)榻粨Q機、線的問題而產生的單點故障。

易管理的虛擬存儲

通過一個WEB圖形介面，就可以把虛擬卷從生成、權限配置、通道選擇、擴容、鏡像/復制等的工作完成。通過同一個介面就可以實時監控所有虛擬卷的使用狀況、讀寫數據量采集、軟硬件資源使用狀況等資訊。您無需要為虛擬卷的數目而擔心，因?yàn)槟梢栽赩SA內隨心所欲地建立無數的虛擬卷。

并行多通道高速度傳輸數據

大部分存儲設備使用單一通道連接物理磁盤，存儲瓶頸顯得特別嚴重。VSA采用多通道處理方式，把數據平均分散在每一個通道上，改變了物理磁盤讀寫方式，令讀寫速度暢通無阻， 以VSA1016 16盤陣列柜為例，背板通道總帶寬高達6Gbps，保障磁盤的讀寫速度。
