使用傳統的 FC HBA 卡和 FC 交換機將所有的服務器接入 FC SAN 被證明是非常困難的。

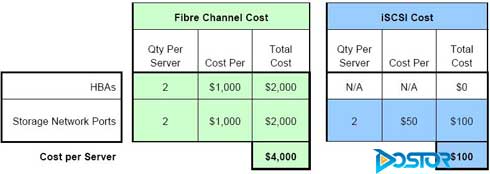

正如圖表中所顯示的，通過 FC 接入較低性能和次關鍵應用服務器簡直太過昂貴。此外，使 用傳統的 FC SAN 管理方法建立、管理和保護幾十臺，甚至上百臺低成本應用服務器的數據 是非常復雜和耗費時間的。

      使用 ISCSI 可以在 FC SAN 中加入額外的服務器

      高性價比地將所有服務器的數據存儲在一個 SAN 內的好處是非常引人注目。它包括：

      所有的存儲空間被共享，因此更具成本效率
      數據集中在一起更易于備份和恢復
      服務器的維護和替換更加簡單
      數據更利于安全和保護
      調節現有 FC SAN 的投資回報
      新的 SAN 投資更易于收回

      利用 SANRAD 公司的 V-Switch 可以最簡單，最具性價比地獲得這些優勢。

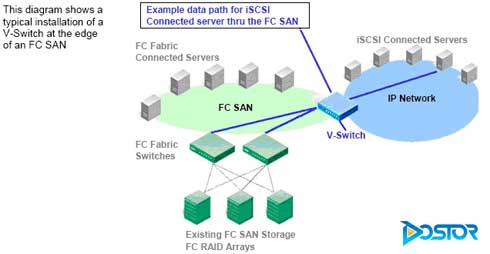

      V-Switch 安裝在 FC SAN 的邊緣，位于 FC SAN 和 IP SAN 之間。V-Switch 提供 FC 到ISCSI 的橋接以及完全內置的存儲服務，將數百臺服務器連接到 SAN 中。

      其它使用 ISCSI 和 V-Switch 的好處包括：

      數據可以通過 ISCSI 被復制到遠端的 IP SAN
      構建多路徑和高可用性 SAN 環境
      在任何 LAN、MAN 或 WAN 環境中，服務器可以分布試運行并被遠程管理

      通過 V-Switch，不斷增加的應用服務器的數據可以簡單地直接存入 FC SAN。在一個 IP 網絡中，服務器通過 V-Switch 讀寫 FC SAN 中的數據。V-Switch 將數據協議轉換成 FC 并路 由到 FC SAN 中指定的存儲系統/邏輯單元。V-Switch 安裝于 FC 端口（用于連接 FC SAN）和 ISCSI 千兆以太網端口（用于連接以太網并建立 IP SAN）。

      V-Switch 可以簡化卷管理嗎？

      管理數臺以至上百臺服務器的存儲資源是我們希望增加額外的服務器到 SAN 的一個主
要原因。ISCSI 可以輕松接入那些為數眾多的，分布于一個廣泛地理區域內（包括遠程辦公 室）的服務器。傳統 FC SAN 的卷管理方法非常昂貴、復雜，并且支持這種基礎架構的日常 維護亦十分困難。

      與簡單的 ISCSI 到 FC 的橋接器不同，V-Switch 具有專門設計的內嵌式卷管理和存儲虛 擬化功能，簡化了基于 ISCSI 連接的數百臺服務器的存儲管理任務。在不對原有的 FC SAN 做任何改變的情況下，允許服務器通過 ISCSI 接入，且不需要安裝任何額外的軟件代理。唯 一需要的是安裝標準的 ISCSI 驅動。這使得在 FC SAN 和 IP SAN 之間掛載、替換和升級 ISCSI 服務器變得非常簡單。

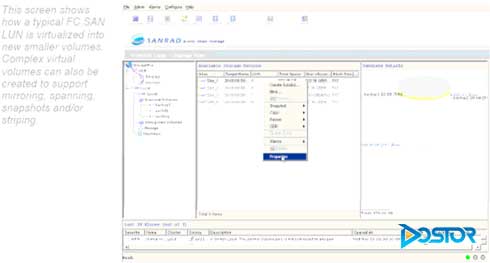

      V-Switch 利用存儲虛擬化技術完成卷的建立和管理。V-Switch 就像任何其它連接于 FC SAN 的服務器一樣，識別到來自存儲系統的 LUN。然而，這個 LUN 由 V-Switch 來實現其虛擬化。該 LUN 被放置到由 V-Switch 建立的存儲虛擬池中，并作為可被管理和共享的存儲 資源。其它來自任何 FC 陣列的 LUNs 可被用于增加虛擬存儲池的容量。在這個集中的存儲 池中，V-Switch 為每臺 ISCSI 服務器建立各自的虛擬卷。通過使用 V-Switch 存儲虛擬化技 術，一對 LUNs 和少量的 FC 交換端口就可以為數百臺 ISCSI 服務器建立并提供可管理的存 儲資源。

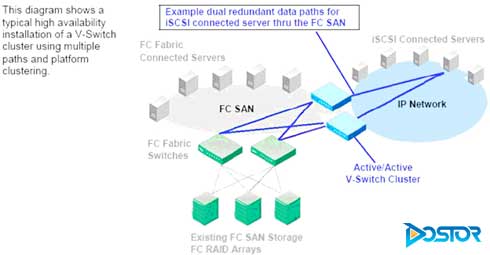

      設計高可用性

      受全球經濟一體化的驅使，24  小時的數據可用性已成為基本要求。使用多數據路徑和V-Switch 群集系統，可以確保你的雇員和用戶獲得持續的數據訪問。

      多數據路徑：在每一臺服務器中，通常只有一個 ISCSI 起始器。ISCSI 起始器是當前絕 大多數主流操作系統自帶的驅動軟件。起始器軟件幫助服務器連接或移除通過  V-Switch  獲 得的數據卷。在起始器內部有一個連接層。連接層負責服務器和 V-Switch 之間的 TCP/IP 網 絡連接。在普通的非關鍵應用中，通常只有一層 ISCSI  TCP/IP 連接，但對于高可用應用而 言，除了主連接層之外，還有一個備用連接層。在正常情況下，主連接層負責傳輸服務器和V-Switch 之間的所有數據流。然而，如果主連接層無論因何種原因失效，備用連接層將會立 即建立新的連接并將自動接管所有 ISCSI 數據傳輸。這種機制消除了單一連接層的隱患。一 些操作系統（例如：Microsoft 和 SUN）在 ISCSI 驅動中具有這種完善的機制。

      V-Switch  群集：群集是保障高可用性和路徑失效切換的另一個關鍵。如遇有  V-Switch臨時離線或連接  V-Switch  的  IP  網絡失效，另一臺連接于相同存儲和相同服務器網絡的V-Switch 可以為那臺離線的 V-Switch 接管全部 IP 地址和數據通訊。所有 V-Switch 群集都是 以雙活動模式（active to active）向指定的服務器提供存儲服務的，但是他們也可以相互之間 為那些服務器提供被動失效切換。所有的 V-Switch 為相同網絡拓撲中的另外一臺 V-Switch 保持著配置信息并且對其進行心跳監控。當一臺 V-Switch 離線，另外一臺 V-Switch 將會感 知其離線狀態并且激活那臺離線 V-Switch 的 IP 地址。正如前面所討論的那樣，ISCSI 連接 層將會發現被重新激活的 IP 地址并且建立新的連接，從而使服務器可以繼續通過這臺接管V-Switch 向存儲系統傳輸數據。這臺 V-Switch 將會繼續服務于其自己的服務器和那些原本 屬于那臺離線 V-Switch 的服務器，直到離線的 V-Switch 被帶回，重新上線并且連接路徑被 修復。整個失效切換和重新連接的過程僅發生于數秒之間，對應用服務器的運行沒有任何影 響。

      集中的數據保護和備份

      業務連續性和數據保護對于部署新的存儲架構是必須的。V-Switch 具有三項功能對連接
于 SAN 的 ISCSI 服務器提供數據保護。

 數據鏡像
 本地園區范圍內的，以及遠程的數據復制
 快照和回退（rollback）

      數據鏡像：SANRAD 的 V-Switch 可以對位于 FC SAN 中不同存儲系統上的數據卷建立 鏡像虛擬卷。鏡像可以被實時完成，并且由于數據請求由鏡像卷中的所有成員完成，從而改 善了訪問性能。鏡像由 V-Switch 通過一種類似 RAID 控制器的方式完成。主要的區別是， RAID 控制器是在一個單獨的陣列內鏡像存儲設備。由于 V-Switch 運行于網絡層，因此它可 以在 FC SAN 中的任意位置選取數據卷實施鏡像，而與一些傳統的物理限制，例如：陣列位 置和距離無關。本地的同步鏡像可以同時在兩臺、三臺或者四臺獨立的存儲系統上實現。

      V-Switch 可以同時直接讀寫所有參與鏡像的存儲系統/LUNs。象 RAID 控制器一樣，如果其 中一個或多個參與鏡像的卷離線或失效，V-Switch 會自動移除該失效卷并由鏡像卷中的其它 成員繼續響應 ISCSI 服務器的數據請求，這一過程完全是實時的。V-Switch 也可以利用暗光 纖的優勢，在一個極大的拓撲范圍內實現鏡像。如遇有存儲系統離線或失效，V-Switch 鏡像 功能使得服務器運行不會有任何形式的中斷，對服務器而言是完全透明的。

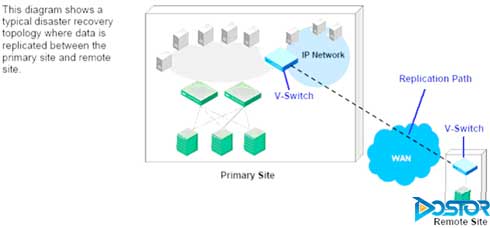

      遠程復制：V-Switch 也可以通過 ISCSI IP 網絡，跨越 LAN、MAN 和 WAN 實現遠程數據復制。通過 V-Switch，兩個站點間的遠程復制可以被部署為單點對單點，多點對單點或者 多點對多點的拓撲結構。這種復制可以被同步完成（實時），但通常是異步的，因為遠程站 點間的 IP 連接一般慢于內部局域網的速度。為了盡可能保證復制的效率，IT 管理員可以指 定哪些卷需要被復制。在復制的過程中，本地生產卷產生的新的數據變化量被復制并存儲于 本地硬盤上的一個日志卷中。這些數據變化量形成名為 PiTs（基于時間點的快照）的文件， 根據預先設定的時間，PiTs 被關閉并通過 V-Switch 復制到遠程站點。一旦這些 PiT 到達了 遠程站點，它們的正確性將得到校驗，然后由 V-Switch 寫到相應的數據卷中。PiT 技術提供 了時間/數據相一致的應用掛載點。遠程站點的數據和磁盤卷可以被用于恢復當前站點或者 直接應用于失效切換站點。當復制進行時，遠程站點的數據和卷可以被測試，從而驗證其恢 復過程。

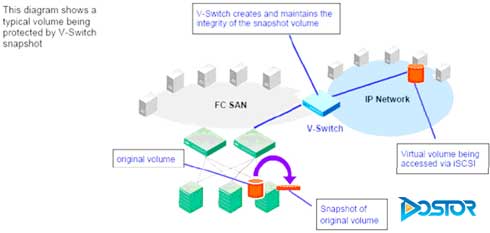

      快照和回退：V-Switch 快照就是對 V-Switch 管理的某一 ISCSI 服務器的虛擬卷產生一 個凍結的影像。快照的源是原始卷，當  V-Switch  產生了一個快照，它看上去和在建立快照 的那個時間點時的原始卷完全一樣。快照一直保持不變，即使原來的 ISCSI 卷發生了變化。

      SANRAD  快照允許你保持原始生產卷在線的同時，使用快照實現磁帶或磁盤的備份。 使用  SANRAD  快照要比標準的服務器備份方便許多。SANRAD  快照是  100%的  LAN-free
和 server-less 備份。

      SANRAD  回退允許你使用快照快速恢復原始卷到快照產生的那一刻，從而消除了使用 磁帶恢復卷的必要?？煺罩淮鎯?shù)據的變化量，與原始卷相比只要求很少的存儲空間。

結論：

      FC SAN 代表著顯著的投資。提高 FC SAN 和數據中心的投資回報率可以通過將數百臺
分布式服務器加入到  FC  SAN，并整合其數據管理和保護的單一解決方案來快速實現。FC SAN  擴展使用  SANRAD  V-Switch  調節現有  SAN  的投資，充分利用低成本和易于使用的 ISCSI 技術優勢，提供存儲整合和內嵌式的存儲服務。
