磁盤庫就是在備份服務器或網絡端上體現為傳統磁帶庫的磁盤或磁盤陣列。


    真正的磁盤庫，其使用方式與傳統磁帶庫幾乎相同，但由于采用磁盤作為存儲介質，備份和恢復速度可達100MB/s以上，遠遠高于目前最快的磁帶機。同時，磁盤陣列的RAID保護技術使磁盤庫系統的可用性、可靠性均比普通磁帶庫高出若干量級。


    磁盤庫的概念早在10余年前即已被IBM，StorageTek等著名存儲廠商所采用。然而，受限于磁盤和虛擬磁帶技術的發展，以及廠家為了保護其既有模擬磁帶庫市場的考量，長期以來磁盤庫以價格高昂著稱，使其通常作為大型磁帶庫的前端緩存使用，且依附于特定的主機系統（“封閉系統”），市場認知度一直很低。而在近些年，磁盤技術快速發展，出現了多種類型磁盤（SCSI、FC、ATA、SATA），使單位容量磁盤存儲的價格急劇下降，進而使磁盤陣列作為備份設備的應用也愈加廣泛。


  磁盤備份 ≠ 磁盤庫


    磁盤庫是磁盤備份的主流方式，但并非唯一方式。在使用磁盤介質的備份解決方案中，還有一類被稱為“磁盤到磁盤（Disk to Disk）”的解決方案。


    “磁盤到磁盤”的備份通常指以磁盤或磁盤陣列作為備份設備的備份數據存儲方式。


    使用磁盤或磁盤陣列與使用磁盤庫的不同點在于，磁盤、磁盤陣列必需以主機相關的文件系統方式使用。因此，會存在以下幾個問題：



  磁盤庫：系統可用性較磁帶庫提高若干量級


    磁盤庫中，一般采用磁盤陣列作為后端存儲設備。磁盤陣列采用的RAID技術能夠保證當盤陣中某一塊磁盤出現故障時，盤陣上的數據仍然可以正常讀寫。用戶可以在線更換損壞的磁盤，然后對盤陣邏輯卷進行動重建。用戶亦可設置在線熱備盤，在出現一塊磁盤（RAID6可以同時出現兩塊磁盤）損壞時，RAID控制器可以自動隔離故障盤，并立即開始邏輯卷自動重建，實現自動在線熱恢復。保持了設備的連續可用性。


    而磁帶庫的機械手、磁帶驅動器和磁帶均為非封閉的精密部件，也不具備容錯能力，很容易受灰塵、潮濕等環境因素的影響而導致故障。多個部件組合后整體系統的可用性將更低。


    可用性低也就使維護成本提高。據統計，2002 年在美國磁帶庫的平均年維護成本高達磁帶庫采購成本的10～15％，尤其令用戶煩惱的是，磁帶庫修復必須由專業人員進行。維修反應時間長，常造成日常運營混亂。用戶常因此而被迫購買冗余磁帶驅動器 – 而驅動器恰恰是模擬磁帶庫中的主要昂貴部件，進一步加大了用戶的總體擁有成本。


  磁盤庫：備份可靠性較傳統模擬磁帶庫提高若干量級


    備份本身不是目的，必須能夠保障數據恢復，備份才有意義。而備份介質的可靠性決定了備份數據的可靠性。磁盤是密封結構，而磁帶則暴露在空氣中，易受粉塵、濕度、磁粉、沾聯、霉點等因素的影響，出現讀寫錯誤。所以磁盤的MTBF（平均無故障間隔）一般為磁帶的5倍以上。顯而易見，采用受RAID保護的磁盤陣列系統存放備份數據，比只用單盤磁帶存放數據的可靠性要高得多。
為了提高磁帶存儲的可靠性，很多用戶采用磁帶復制方式，實現數據雙備份，這樣不僅費時費力，同時將造成額外的運營成本。
磁盤庫的主要實現方式

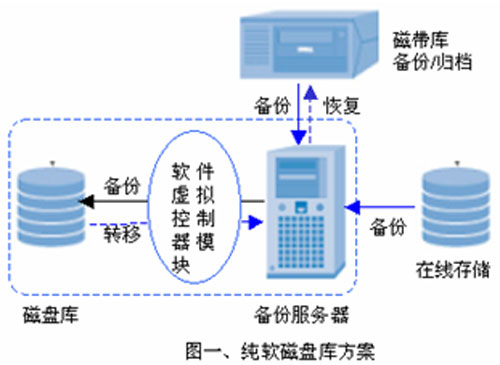

  • 純軟件磁盤庫方案（圖一）


    將磁帶庫模擬軟件直接安裝在備份服務器上，把備份服務器的某些文件系統分區模擬成磁帶庫，從而使備份軟件以磁帶庫方式使用磁盤文件系統。


    此類方案下的備份磁盤暴露于主機的操作系統，本質上依然“在線” 。在用戶看來，依然在線的數據一定是不安全的。舉例來說，如果備份服務器不幸被病毒感染，該病毒完全可能在損毀在線磁盤上數據的同時，損毀備份盤陣上的數據。


    另外，此類方案占用主機資源，性能受限。


    這種方案多由備份管理軟件作為一個功能模塊提供，價格比較低廉。但由于受制于文件系統，使其應用場合、I/O性能及數據安全性具有一定局限。


    因此，此類方案主要用于備份緩存 – 也即先備份到磁盤，然后在服務器不忙時再將備份轉移到物理磁帶庫上。

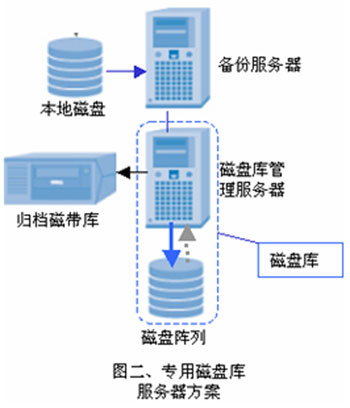

  • 專用磁盤庫服務器方案（圖二）


    該方案實際上是另外一種磁盤庫的軟件實現方案：通過把磁盤庫管理軟件安裝在一臺獨立的專用服務器（一般是PC服務器）內，而將該服務器及所連接的磁盤存儲設備模擬成磁帶庫。


    這種方式下，備份服務器或其它應用主機通過FC或SCSI與專用的服務器連接，此時專用服務器及所連接的磁盤存儲系統一起體現為虛擬磁帶庫（磁盤庫）。


    與純軟件磁盤庫方案不同點是，備份服務器或應用服務器把專用服務器及其磁盤陣列當作了一臺磁帶庫設備，實現了磁盤庫設備與主機設備的物理和邏輯上的分離。主機對這種方案下的磁盤庫的讀寫方式是數據塊級（Block-Level）讀寫，比純軟件方案的讀寫速度快，并且不會從主機方對備份數據產生誤刪除操作，主機上的病毒也不會影響備份數據。


    此類方案下，虛擬磁帶介質– 磁盤邏輯卷， 不再是操作系統格式化的扇區，而是和磁帶一樣的裸介質（“raw disk”）；其上備份數據也是按順序Byte to Byte存放的，在物理層上實現了磁盤讀寫的線性化，避免了文件系統的碎塊問題，充分利用了磁盤設備的高速I/O性能。


    這種方案的不足是需要利用一臺具有一定擴充能力的專用服務器作為磁盤庫管理器，系統優化性略低。

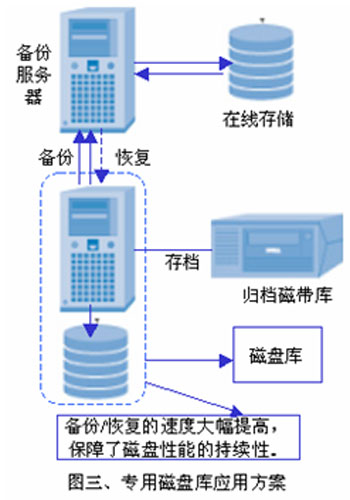

  • 專用磁盤庫設備方案（圖三）


    將磁帶庫模擬管理軟件固化在特別設計的硬件設備中，就形成了專用的磁盤庫設備，這種設備需要配置一定數量和類型的主機接口和后端存儲磁盤陣列接口，有的專用磁盤庫設備還配置了歸檔磁帶庫接口。專用的磁盤庫設備硬件結構與刀片式PC服務器類似，但設計采用了精簡的硬件模塊和精簡的操作系統內核（一般為L(zhǎng)inux內核），并且充分考慮了與主機及存儲設備的連接能力。有些廠家把磁盤庫管理軟件進一步集成到了板卡上，使設備的集成度、可用性進一步提高。


    專用的磁盤庫設備標志著磁盤庫技術終于突破了操作系統的限制，使磁盤庫真正成為了一種獨立的外設，其使用方式也更接近普通磁帶庫，而其優越性能也體現得更加充分。


    專用磁盤庫設備方案具有如下特點：


    1) 性能大幅提高–可支持接近磁盤陣列極限速度的備份/恢復速度；


    2) 免疫病毒–數據安全性等同普通磁帶庫；


    3) 避免磁盤碎片–保障性能持續性；


    4） 兼容性好–標準FC、SCSI或iSCSI接口設備，兼容流行的主機設備和操作系統。


    5） 實用性好–與現有磁帶庫應用方式一致，不用更改現有存儲應用軟件的管理策略，保護用戶投資。
