其中RPO代表了當災難發生時允許丟失的數據量；而RTO則代表了系統恢復的時間。本文討論的數據復制技術是在第6，第7層的應用技術。
許多用戶都處在磁帶庫備份的應用上，有些使用了遠程數據記錄的技術。但容災不只是簡單備份。傳統備份是將數據保留在非生產設備的其他介質上，更著重于數據的日志管理，記錄并保護數據的增量、差分，以恢復歷史數據為目標。同時這種容災能力非常有限，因?yàn)閭鹘y(tǒng)的備份主要是采用數據內置或外置的磁帶機進行冷備份，備份磁帶同時也在機房中統一管理，一旦整個機房出現了災難，如火災、盜竊和地震等災難時，這些備份磁帶也隨之銷毀，所存儲的磁帶備份也起不到任何容災功能。而容災的數據復制并不考慮歷史數據的恢復。它以恢復實時應用為目標，著重于保持?jǐn)?shù)據的一致性。以便在災難發生時能夠恢復實時的應用生產。這種容災備份都將數據復制到處在同一座城市不同建筑內或者異地的的存貯設備里，備份設備在空間上有足夠的跨度遠離生產系統所在的地點，從而有效的使數據保存在可能發生的災害能夠波及的范圍之外。
客戶對什么是容災還沒有充分的了解，很多人認為容災系統就是要實現實時切換的備份系統。但建設一整套與生產系統完全一樣的容災系統，無論在成本投資，傳輸網絡，備用系統技術人員儲備，全系統維護，等方面消耗大量的資金，人力和時間的投入。這種巨大的投入在平時正常生產的絕大多數情況下沒有任何的產出，而每時每刻發生的網絡費用、人力成本和設備維護費用使大部分用戶望而卻步。即使承擔了這些高昂的費用，一旦災害發生時，備用系統要完全接管生產系統，還要依靠于網絡的環境。首先，備用系統啟動，在這個過程中要更改應用的生產系統主機的地址，然后所有的用戶端要更改訪問的服務器地址，而這些工作是否能順利進行還要依靠于廣域網的狀態。使恢復工作的效果難以預測。
數據備份是數據高可用的最后一道防線，無論是采用哪種容災方案，數據備份還是最基礎的，沒有備份的數據，任何容災方案都沒有現實意義。在投資有限的條件下，實施數據容災備份是用戶進行容災系統建設的第一步，也是最終容災恢復系統的基礎。對于多數用戶來說，可以分步進行，先實現數據的容災備份，然后再延時建設容災恢復系統。但不論是分期分批的建設，還是一步到位的投入，采用何種復制技術以最大可能的保持?jǐn)?shù)據的一致仍然是容災系統建設的關鍵。

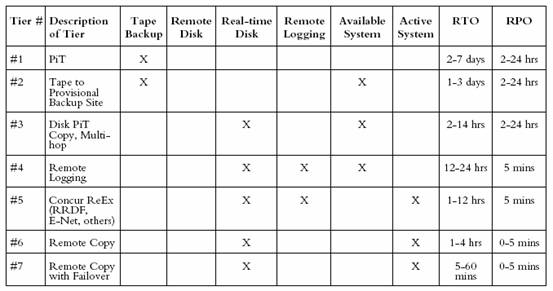

事實上容災有很多層次，例如國際標準SHARE 78 定義的容災系統有七個層次：從最簡單的僅在本地進行磁帶備份，到將備份的磁帶存儲在異地，再到建立應用系統實時切換的異地備份系統，恢復時間也可以從幾天到小時到分鐘、秒或0數據丟失等。從技術上看，衡量容災系統有兩個主要指標：RPO（Recovery Point Object）和RTO（Recovery Time Object）。
其中RPO代表了當災難發生時允許丟失的數據量；而RTO則代表了系統恢復的時間。本文討論的數據復制技術是在第6，第7層的應用技術。
二、 應用技術
容災數據備份在目前有三種方式
本文重點討論第二種物理級，即基于智能磁盤陣列的數據復制技術，它包含以下內容：
1. 遠程鏡像技術
遠程鏡像技術是在主數據中心和備援中心之間的數據備份時用到。鏡像是在兩個或多個磁盤或磁盤子系統上產生同一個數據的鏡像視圖的信息存儲過程，一個叫主鏡像系統，另一個叫從鏡像系統（見圖）。按主從鏡像存儲系統所處的位置可分為本地鏡像和遠程鏡像。
遠程鏡像又叫遠程復制，是容災備份的核心技術，同時也是保持遠程數據同步和實現災難恢復的基礎。遠程鏡像按請求鏡像的主機是否需要遠程鏡像站點的確認信息，又可分為同步遠程鏡像和異步遠程鏡像。

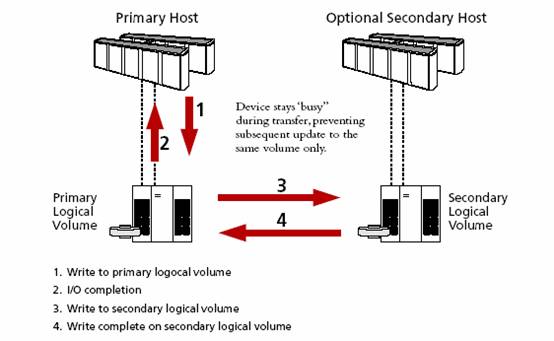

同步遠程鏡像（同步復制技術）是指通過遠程鏡像軟件，將本地?cái)?shù)據以完全同步的方式復制到異地，每一本地的I/O事務均需等待遠程復制的完成確認信息，方予以釋放。同步鏡像使遠程拷貝總能與本地機要求復制的內容相匹配。當主站點出現故障時，用戶的應用程序切換到備份的替代站點后，被鏡像的遠程副本可以保證業務繼續執行而沒有數據的丟失。但它存在往返傳播造成延時較長的缺點，只限于在相對較近的距離上應用。

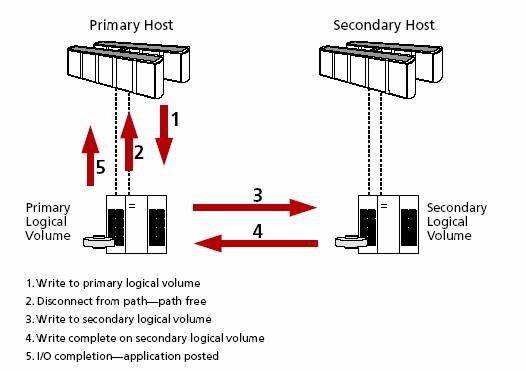

異步遠程鏡像（異步復制技術）保證在更新遠程存儲視圖前完成向本地存儲系統的基本I/O操作，而由本地存儲系統提供給請求鏡像主機的I/O操作完成確認信息。遠程的數據復制是以后臺同步的方式進行的，這使本地系統性能受到的影響很小，傳輸距離長（可達1000公里以上），對網絡帶寬要求小。但是，許多遠程的從屬存儲子系統的寫沒有得到確認，當某種因素造成數據傳輸失敗，可能出現數據一致性問題。為了解決這個問題，目前大多采用延遲復制的技術，即在確保本地?cái)?shù)據完好無損后進行遠程數據更新。
2．快照技術
遠程鏡像技術往往同快照技術結合起來實現遠程備份，即通過鏡像把數據備份到遠程存儲系統中，再用快照技術把遠程存儲系統中的信息備份到遠程的磁帶庫、光盤庫中。
快照技術分為兩類，一類指針型，是通過軟件對要備份的磁盤子系統的數據快速掃描，建立一個要備份數據的快照邏輯單元號LUN和快照cache，在快速掃描時，把備份過程中即將要修改的數據塊同時快速拷貝到快照cache中。快照LUN是一組指針，它指向快照cache和磁盤子系統中不變的數據塊（在備份過程中）。在正常業務進行的同時，利用快照LUN實現對原數據的一個完全的備份。
另一類是空間型，也駐留在磁盤陣列系統中。它使主機系統和磁盤陣列設備管理者能夠在后臺狀態下，為主機處理的數據在磁盤陣列內部實時創建可獨立尋址多copy卷。這些copy卷是應用數據存放的現用生產卷的鏡象，可同時并行運行任務。一旦生產數據的copy卷建立后，通過命令可以與其生產卷分割開，應用系統數據庫可通過生產卷繼續做聯機應用，與此同時,備份系統可利用copy卷進行備份、報表生成和應用開發測試等工作。大大縮短了應用系統因備份等原因OFFLINE脫機的時間，工作示意圖如下：
無論是生產、測試、災難恢復，還是數據倉庫應用，該系統件套件都能提供業務數據影像拷貝的生成和管理維護，使客戶以不同的方式更好、更充分的利用業務數據，獲得更大的增值效益?；跀?shù)據復制、保護和信息共享而設計的復制管理系統件，提供了非常強大的功能：既可以在一個數據中心內部或者不同數據中心之間實現數據復制，也可以在不同部門之間實現信息共享，快速、有效地適應業務的靈活擴展，在競爭中獲得領先優勢。它可使用戶在正常業務不受影響的情況下，實時提取當前在線業務數據。其“備份窗口”接近于零，可大大增加系統業務的連續性，為實現系統真正的7×24運轉提供了保證。
三、 數據一致性
在容災數據復制的應用種，能否保持?jǐn)?shù)據的一致性是決定容災效果的關鍵。我們從上文的介紹中可以看出：使用同步技術要停頓應用，如示意圖。這樣是以犧牲應用資源為代價的，所以絕大多數用戶都會選擇采用異步方式來進行應用。

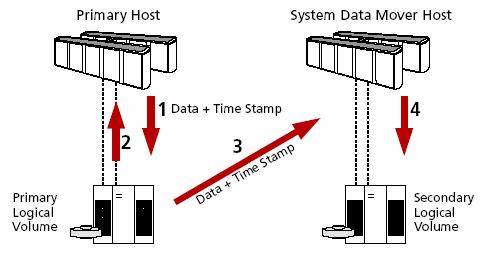

異步方式異步操作為了保證遠程拷貝的數據能夠保持?jǐn)?shù)據的完整性, 必須在每個遠程拷貝的I/O內考慮傳輸過程中可能出現的失敗而重傳，都加上了時間標簽( Time Stamp )，當生產磁盤控制器收到來自主機的一個寫更新時，立即返回一個I/O完成的應答，數據被放置到控制器CACHE里的一個文件(sidefile)中。應用軟件定期地或在磁盤控制器達到某個臨界狀態時收集來自所有控制器的更新數據，根據更新記錄上的時間戳（Time Stamp），將更新記錄組成能夠保證數據和順序更新完整性的一組記錄，稱為CONSISTENCY GROUP（數據分組號），然后一次性地用這組記錄去更新備份磁盤。這個數據一致組保證備份磁盤系統的更新與生產磁盤系統有完全相同的順序即順序的完整性。下圖表示了異步遠程拷貝的實現流程。
由于異步遠程更新的執行，應用程序不必等待遠程更新的完成，因此遠程數據備份的性能的影響通常較小，并且備份磁盤的距離和生產磁盤間的距離理論上沒有限制。然而，當傳送中的數據在生產磁盤控制器或在應用中還沒有形成數據一致組時生產中心發生災難，這些數據就會丟失。因此在系統和應用程序重新啟動之前，需要額外的數據恢復。所花費的時間和造成的影響取決于客戶的環境，例如應用程序和設備配置的復雜性，更新的完整性等等。
數據容災以恢復實時應用為目標，必須盡可能地保持?jǐn)?shù)據的一致性，以便能夠在災害發生時有效的保存即時數據，從而對原有應用進行恢復。時間戳技術的使用使數據在傳輸過程種因網絡環境等等意外因素而收到影響的可能性大大降低，有效地保護了數據的一致性。與其他同類技術相比，具有顯著的優勢。
當然，在應用設備上采用的任何技術，都不能完全避免因網絡環境等等意外因素對數據傳輸造成的影響。一旦這種影響發生，勢必造成數據傳輸?shù)牡却?。如何克服?shù)據等待的問題，目前主要有兩種技術，一是磁盤陣列或者主機本地硬盤上使用預留空間待網絡環境良好時進行傳輸。但這樣做會占用主機或磁盤陣列的資源，而且等待數據量超過預留空間會破壞數據的一致性。
另一種最新的技術是智能磁盤陣列在原數據保存的LUN上生成一個位圖表（Bit Map），用于指示每一個數據字節(Bit)的變化和傳輸與否。當位圖表形成后，覆蓋中國用于保存原數據的LUN上，因此它占用的空間很小而且不再變化。但能夠全部記錄下需要傳輸?shù)臄?shù)據包的狀態，使數據等待的數據得到優化，節約了磁盤陣列的空間資源。同時完全保證了向遠端發送一致的數據。就目前技術水平而言，數據戳和位圖表技術的結合使用，是在容災數據備份應用中的最佳方式。
