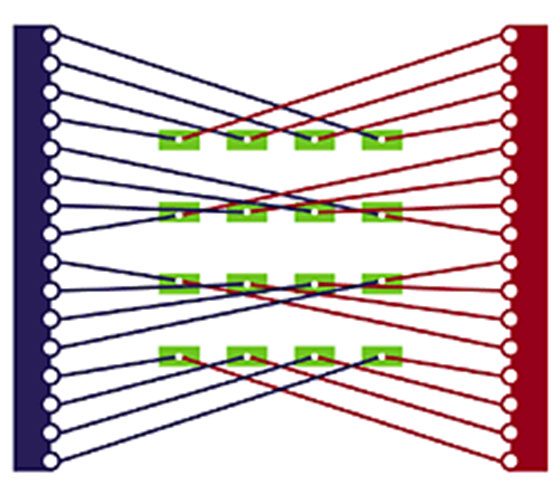

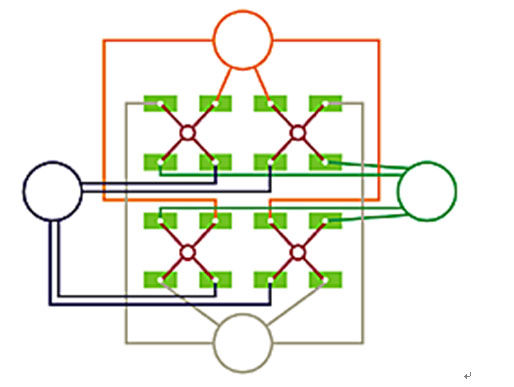

而在網格設計里，我們可以把節點設計成4組，每組4個節點，每個節點都與一個只有4個端口的簡單的交換機相連接。我們也可以使用另外4個各4個端口的交換機，每一個交換機都與4個節點小組當中每一個小組里的一個節點相連接。那么，現在我們就擁有了32個線連接（與前面的一樣），但是，卻是用8個各有4個端口的交換機取代了2個各有16個端口的交換機，而每一個節點都與2個交換機相連接。一旦任意一個交換機出現故障，我們有許多可能的路徑來連接任意兩個節點。與常規配置相比，這種設計更具彈性，也更不容易出現災難性故障。如果想擴展網絡，我們可以增加更多的節點以及更多的小型交換機，而不需要對整個結構進行重新設計（注：如果我們用4個各有8個端口的交換機來進行配置，也有可能得到相同的結果。）。
