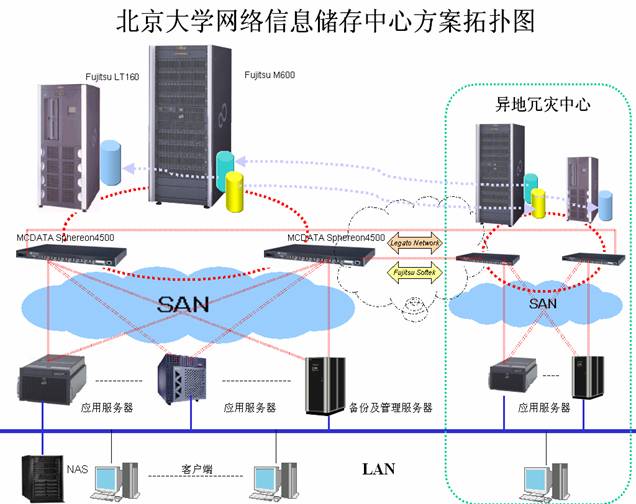

北京大學信息網絡中心存儲系統拓撲圖及方案說明
北京大學信息網絡中心數據信息業務都架設在校園網的基礎上，信息中心網絡應用系統中涉及大量重要數據，數據庫查詢量的增多、大量日志的存儲與處理、信息量不斷攀升；現階段的存儲方式已經不能很好的滿足現有，尤其是將來信息增長的需求。結合在存儲方面先進技術和多年實施經驗，富士通公司提出了一個適合系統需要的統一的大型數據中心建設的存儲解決方案。針對北京大學信息網絡中心提出的對數據中心存儲系統的要求，富士通建議選擇ETERNUS 3000 M600作為中心存儲設備，ETERNUS LT160 A20作為中心存儲磁帶庫備份系統設備。
ETERNUS 3000 M600是基于富士通的新一代SAN產品，繼承了富士通ETERNUS系列SAN存儲的優秀技術，同時作為一款基于富士通 Storplex存儲理念的開放式存儲系統，支持FC-AL和FC Fabric方式的SAN結構，它支持2Gbps Fibre Channel接口方式，提供多服務器共享，而且支持Solaris、AIX、HP-UX、WinNT/2000、Linux、SCO等通用應用平臺，是大中型應用系統電信級存儲解決方案。
ETERNUS LT160采用了LTO Ultrium-2 磁帶技術規格的磁帶驅動器，能夠在一個盒式磁帶中存儲200GB（非壓縮）的大量數據。磁帶驅動器采用了新設計的磁頭固定結構，保證磁帶的穩定運轉，具備在不間斷工作的條件下MTBF*25萬個小時的耐用性和可靠性。另外，每個盒式磁帶上的磁帶盒記憶芯片帶有介質管理信息，防止使用劣化可能性大的介質，減少對數據庫的影響。ETERNUS LT160磁帶庫有助于解決備份工作中關鍵的“高速/大容量處理能力”和“可靠性”問題。
針對系統應用需求，該存儲中心系統的設計要求主要集中在三個方面：
針對以上的需求分析，本系統SAN存儲中心采用了富士通 ETERNUS 3000 M600系列智能存儲系統,以整體規劃分布實施的方式來進行。這也正符合富士通產品性能優異、精益求精的特點。
方案特點及優勢
構建系統存儲架構，以ETERNUS 3000 M600全交換結構的光纖磁盤陣列為存儲中心，支持在線存儲服務功能。其優異的SPC測試性能使她完全可以勝任北大對數據中心的嚴格要求。北大辦公系統、教學管理系統、人事系統、財務系統、科研系統等其他關鍵業務系統的數據庫的存儲可以得到更簡便的管理、更高效的應用、更安全的訪問，為北大教學科研帶來更多方便。
同時配置Fujitsu LT160磁帶庫作為數據備份用?？紤]到以后異地冗災備份，LT160有優異的擴充性能與使用性能。整個存儲中心建立起全冗余SAN結構,包括雙卡和冗余交換機，解除數據存儲的單點故障。針對客戶提出的數據庫能夠在線備份和離線恢復能提高備份性能、擴展性能、通道性能，達到提高整體系統性能目標。
1、合理配置、優化性能、方便管理
本方案采用2GB Fiber Channel( 光纖通道 )技術及SAN ( 存儲區域網 )架構來實現，并結合富士通先進的ETERNUS 3000 M600智能存儲系統及獨有的管理軟件GRmgr實現多個不同平臺主機安全高效地連接存儲和充分利用帶寬，可支持本地的或遠程的管理，監控和配置，GRmgr實用程序提供了GUI圖形界面，可運行在不同的操作系統下，便于進行磁盤陣列的配置定義、狀態顯示和狀態監控。同時使得未來的系統升級擴展更為簡單和靈活，同時其管理功能可使含有各種組件的網絡以集成的方式進行管理，通過大力簡化系統構造和操作管理，可減少運營管理成本，該軟件提供了配置管理、故障管理、性能管理和診斷等功能，當出現硬件故障，就可把故障位置紀錄以電子郵件形式通知給管理員，這將會減輕運行維護的管理工作量。管理軟件可集中的實現對富士通 Eternus陣列存儲設備的部件、容量、配置、日志報告和系統故障的管理。富士通 ETERNUS LT160也有相應的Web管理軟件，可以實現對她的部件、容量、配置、日志報告和系統故障的管理。針對本次方案要求我們還配置了富士通獨有的Multipath通道管理軟件，實現對SAN陣列主機的多通道負載均衡以及對應用透明的故障通道自動切換，提高了SAN設備的整體應用的優化能力。
2、充分利用原有設備發揮最大效益
北大現在的存儲以DAS、NAS為主，這次建設SAN之后可以形成一個SAN、DAS、NAS共同發揮各自效益的格局，它們之間相輔相成，各自都擔當著重要任務。
通過以上三種方式的結合，北大可以形成一個有序的、安全的數據儲存環境，三種方式均會發揮各自特點的關鍵作用，建立起一個安全的、管理層次分明的一體化化的數據存儲系統。
3、滿足較長時間的在線容量增長
利用ETERNUS 3000 M600 Floor stand強大的在線服務功能，在不停機的狀態下以及不影響主機性能及I/O的情況下就可完成整個系統存儲方面的升級要求，這樣的特性不僅是體現在磁盤容量擴容方面，在壞盤更換時也能夠保證用戶的數據完整性，對于實時性、可靠性要求嚴格的應用此種方式尤為重要。同時隨著應用的擴展，富士通 Eternus 3000 M600 Floor stand還支持同其它不同類型SERVER的連接，構建完善的區域存儲網絡（SAN）。
富士通 ETERNUS 3000 M600 Floor stand可以配置到35TB容量的全光纖通道硬盤。這樣大的存儲空間對與未來較長的一段時間內都可以滿足北京大學網絡信息存儲中心數據成長的需要。包括學生數據量的增長、郵件系統、管理系統等數據量的增長，同時可以滿足標書中提出的通過該項目的實施和建設，建立北京大學的數據中心，不僅提供關鍵信息的存儲備份，還要給校內一些業務部門提供信息備份，并提供北京大學教工及學生的信息備份平臺。不久的將來還將通過數據中心提供部分媒體的點播存儲支持等數據增長與應用增長的要求。
另外作為備份設備富士通 LT160磁帶庫也有很強的擴充能力，本次配置98槽位，磁帶容量可達19TB，可以滿足北大網絡信息中心相當長時間內的數據備份要求。
4、滿足較長時間的性能擴展
ETERNUS 3000 M600 Floor stand具有優異的擴充性能，本次配置4個主機接口，可以擴充到8個；本次配置4GB Cache，可以擴充到8GB；另外M600可以結合富士通優秀的存儲管理軟件Softek，實現異地的冗災備份、資源管理，并有多種的備份方式可以選擇。通過以上對性能、管理方面的擴充Fujitsu M600可以適應北京大學網絡信息中心較長時間內的性能擴展要求。Fujitsu LT160 A20磁帶庫在現有配置下可以達到19TB的容量，最大可擴展至125TB，本次方案中配置2個驅動器，最大可以擴展至20個驅動器。磁帶庫如此強大的擴充性能一定可以滿足北大信息中心較長時間的備份需求。
