眾所周知，Adaptec的優勢產品是硬盤陣列，QLogic的長項則是交換機，而Quantum則是目前最著名的磁帶機生產廠商之一，三者的結合恰好構成了一個SAN存儲系統的基本架構。顯然，Adaptec、QLogic與Quantum雖各懷絕技，但誰也不能提供完整的SAN解決方案，但雷射公司的出現則將三方的優勢結合在了一起，這種合作似乎與Egenera、3PARdata的合作又不一樣，后者是兩公司達成了更為緊密的合作協議，雙方對彼此的產品都有支持，而前者則更像是通過系統集成商將三方產品做后臺的整合，然后向客戶提供總體的解決方案。
相信在存儲業界競爭越來越激烈的今天，類似的合作仍會越來越多，畢竟將是對抗存儲巨頭的有效手段。下面，我們就看看雷射公司的整合之道，運用Adaptec、QLogic與Quantum的產品為我們提供怎么樣的解決方案。
二、數字化圖書館存儲系統
傳統圖書館的現狀：
傳統圖書館已經不能滿足信息技術發展的需要
將傳統圖書媒體資料處理成為數字多媒體資料
學生或教職員工能更方便更快捷地通過校園網絡查詢、瀏覽和視聽到圖書館中的各種資料
通過Internet網與其他的圖書館聯網，為教學與科研提供及時準確的信息
隨著數字技術和網絡技術的發展，校園圖書館系統也向數字化、網絡化、綜合化方向發展。
校園現代化圖書館應該是將傳統圖書媒體資料處理成為數字多媒體資料，學生或教職員工能更方便更快捷地通過校園網絡查詢、瀏覽和視聽到圖書館中的各種資料，而且不受時間和地點的限制，無論是白天或是晚上，無論是在實驗室還是在學生公寓或是教師家里，都能夠即時找到所需的資料，它還能通過Internet網與其他的圖書館聯網，充分利用全球其它圖書館的資料，為教學與科研提供及時準確的信息，這就是所謂的數字圖書館。
數字化圖書館具有以下一些特征：
①數字化資源
數字化資源是數字圖書館的“物質”基礎。數字圖書館的目的是直接提供讀者所需的最終信息，而不只是二次文獻(獲得文獻的線索)，但數字圖書館并不排斥書目數據，索引文摘等二次文獻，它們也是數字圖書館的組成部分。
萬千世界統一于數字圖書館中的0和1，書籍、期刊、錄音錄像帶、乃至古籍善本、稀世字畫甚至X光片，都消失了原本的物理形態，只要有相同的屬性，就能被同時獲取。因此多媒體也是數字圖書館的一個基本特征。
② 網絡化存取
高速的數字通信網絡是數字圖書館的存在基礎，數字圖書館依附于網絡而存在，其對內的業務組織和對外的服務都是以網絡為載體，得益于網絡也受制于網絡，只有利用網絡至極限，才能發揮數字圖書館作用至極限。數字圖書館內部本身由局域網構成，一般是高速主干聯接數臺服務器及工作站，外部通過數臺廣域網服務器面向浩瀚的國際互聯網，今天是Internet，明天可能是Internet2。
③信息利用共享化
由于有了數字化和網絡化的堅實基礎，數字圖書館的信息利用共享化特點體現出了跨地域、跨行業的資源無限與服務無限的特征，體現出了跨地域、跨國界的資源共建的協作化和資源共享的便捷性。
④信息提供的知識化
數字圖書館將圖書、期刊、聲像資料、數據庫、網頁、多媒體資料等各類信息載體與信息來源在知識單元的基礎上有機地組織并鏈接起來，以動態分布式的方式為用戶提供優質服務。而分布式管理是數字圖書館發展的高級階段，它意味著全球數字圖書館遵循統一的訪問協議之后，數字圖書館可以實現“聯邦檢索”，全球數字圖書館將像現在的INTERNET一樣，把全球的數字化資源聯為一體，組成一個巨大的“圖書館”，使組織和共享人類所有知識成為一種可能。
⑤信息實體虛擬化
數字圖書館使實體圖書館與虛擬圖書館結合了起來，在實現數字圖書館的基礎上體現出的虛擬化的發展趨勢。
正是由于上述特征，數字圖書館也稱為電子圖書館，或網絡圖書館，或虛擬圖書館。
數字化圖書館存儲系統要求：
滿足多應用、多平臺要求
容量大、有良好的擴展性要求
良好的性能滿足多用戶的要求
高可用性要求
保證數據安全和及時恢復的要求
數字化圖書館存儲方案
我們的目標：
滿足多業務需求
優異性能
良好的可擴展性
高可用性和高數據安全性

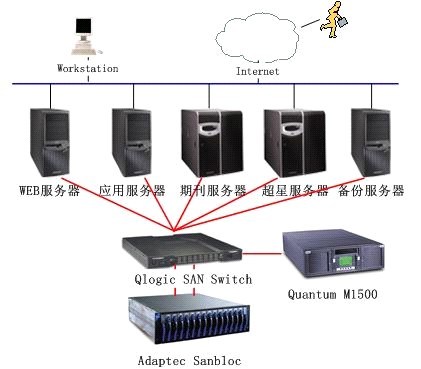

本方案采用采用SAN架構，服務器和存儲設備通過光纖連接，保證了良好的性能和擴展性；
服務器可以采用集群方式來提供系統高可用性
采用Adaptec SANbloc光纖磁盤陣列柜作為主存儲設備，性能高達350MB每秒和10萬I/O每秒，最大容量可達16.4TB；支持雙路光纖到SAN的連接，可以配置雙控制器，實現全冗余的要求；使用硬件RAID技術，系統RAID部分完全由Adaptec SANbloc完成，不占用服務器資源，更大幅度提升系統性能，并可提供后臺數據重建等功能。
備份設備采用Quantum M1500模塊化企業磁帶庫，容量可達5TB，單驅動器備份速度可達60MB/s，最大可升級到20個驅動器和55TB容量；支持光纖連接，實現SAN架構下備份，充分利用SAN的優點，同時有效減少網絡流量。
SAN交換機采用Qlogic SANbox光纖存儲區域網絡交換機，能無縫實現1 Gb/2 Gb FC連接，具有廣泛的兼容性和良好的性能，支持多交換機、ISL及網格交換拓撲結構。
三、中小企業分布式存儲解決方案
需求分析
通常，一談到數據的存儲與備份，人們首先想到的是那些大型的行業系統，如電信、金融、政府部門等。然而，對中小型企業而言，數據一樣很重要，各種市場數據，客戶數據，交易歷史數據，財務管理數據、社會綜合數據、生產研發數據都是公司至關重要的資產，因此良好的存儲備份解決方案也是中小企業的當務之急。
與大型企業相比，中小型企業面臨更多的實際問題：企業規模小，實力弱；管理不規范，體制不健全；技術支撐比較低，缺少專業的IT技術人員。但中小型企業在IT建設方面與大型企業相比擁有一些不可取代的優勢：沒有復雜的業務流程需要整合；沒有傳統IT系統的包袱；可以一步到位應用最新技術。因此對中小型企業來說，系統首先必須實用，客戶不愿將有限的資金花在華而不實的系統上；其次系統必須起步快、可靠、易用、有效、可擴展，總結來說，中小型企業需要的是可快速實施，易于管理，而且產品的性能價格比高的“套餐”的方案。
需求總結：
數據量在迅速增長
數據安全也很重要
企業預算比較緊張
分值機構較多且比較分散
缺少專業IT技術人員
經濟、實用、可靠、易管理的存儲備份解決方案才是中小企業的當務之急
通常，一談到數據的存儲與備份，人們首先想到的是那些大型的行業系統，如電信、金融、政府部門等。然而，對中小型企業而言，數據一樣很重要，各種市場數據，客戶數據，交易歷史數據，財務管理數據、社會綜合數據、生產研發數據都是公司至關重要的資產，因此良好的存儲備份解決方案也是中小企業的當務之急。
與大型企業相比，中小型企業面臨更多的實際問題：企業規模小，實力弱；管理不規范，體制不健全；技術支撐比較低，缺少專業的IT技術人員。但中小型企業在IT建設方面與大型企業相比擁有一些不可取代的優勢：沒有復雜的業務流程需要整合；沒有傳統IT系統的包袱；可以一步到位應用最新技術。因此對中小型企業來說，系統首先必須實用，客戶不愿將有限的資金花在華而不實的系統上；其次系統必須起步快、可靠、易用、有效、可擴展，總結來說，中小型企業需要的是可快速實施，易于管理，而且產品的性能價格比高的“套餐”的方案。
企業分布式存儲及遠程備份介紹
目前,大多數中小企業用戶在規劃存儲系統架構時,除了要保證數據安全,高效的訪問外,還需要實現數據的遠程備份和遠程自動管理,以極大程度地提高管理效率和數據可用性;
根據以上要求,雷射公司提供靈活配置的基于SAN架構的存儲備份系統解決方案，用相對經濟的方式來實現分布式存儲；在總部進行數據的集中規劃和管理,在不同的分支機構采用分布式存儲的方式靈活配置,并通過獨立的備份中心對所有在線數據進行備份,以確保在災難性事故發生后能夠最快速度恢復數據和應用系統。
四、醫療行業PACS存儲應用
PACS應用系統介紹
醫學影像存檔和通信系統PACS （Picture Archiving and Communication System）- 它以高速計算機設備為基礎，以高速網絡聯接各種影像設備和相關科室，利用大容量磁、光存儲技術，以數字化的方法存儲、管理、傳送和顯示醫學影像及其相關信息，具有影像質量高，存儲、傳輸和復制無失真、傳送迅速、影像資料可共享等突出的特點，是實現醫學影像信息管理的重要條件。
醫學影像在醫學診斷和教學科研中占有極為重要的地位。然而，目前醫學影像的保存方式仍然是以膠片為主，這種保存方式存在著費用高、管理困難和影像資料共享困難等諸多問題。此外，隨著計算機在醫學臨床應用的日益增加，醫學影像作為電子病歷的一個重要組成部分，正在逐步走向數字化和網絡化。隨著計算機技術的發展以及大容量存儲介質和影像壓縮技術的應用，醫學影像的數字化存儲已成為可能。通信網絡技術的發展也使醫學影像可以迅速傳輸，可方便地實現影像資料共享和遠程會診等功能。
為什么需要PACS
實現影像共享，取代傳統的膠片
保存病人的所有診斷原始資料和單據
減少醫師的診斷時間與患者的等待時間
提高醫院的工作效率
核心是集中存儲、管理和利用大量的醫療影像數據
主要優點:
影像質量高
傳送迅速
影像資料可共享
存儲、傳輸和復制無失真
PACS 是以高速計算機設備為基礎，通過高速網絡聯接各種影像設備和相關科室，依靠先進的存儲技術，采用數字化的方法存儲、管理、傳送和顯示醫學影像及其相關信息，具有影像質量高，存儲、傳輸和復制無失真、傳送迅速、影像資料可共享等突出的特點，是現醫學影像信息管理的重要條件。
PACS系統的概念已從原來將數字化的醫學影像通過網絡傳送到連接在網絡上的影像顯示工作站上作一般顯示和進行數字化存儲，發展成為以數字化診斷（無紙化、無膠片化）為核心的整個影像管理過程，包括：數字影像采集、數字化診斷工作站、影像會診中心、網絡影像打印管理、網絡影像存儲、網絡影像分發系統和網絡影像顯示計算機、網絡綜合布線和數據交換系統等。
PACS系統將醫學影像設備資源和人力資源進行更合理和有效的配置，通過計算機對影像進行數字化獲取、處理、存儲、調閱、檢索，使影像科室醫生可以為病人提供更快和更好的服務；臨床醫生通過網絡快速調閱病人圖像及診斷報告，實現圖像資源最大化共享。
PACS行業方案分析介紹
方案簡述：在以上行業應用存儲系統中，建議采用Adaptec公司的SANbloc全光纖通道存儲系統作為在線數據查詢系統存儲，初始容量可為200GB, 單系統容量可擴展到16TB，Adaptec SANbloc通過單/雙臺Qlogic SANBOX 5200 2Gb光纖交換機與多臺服務器互聯構建SAN架構，另外將一臺Quantum M1500通過光纖模塊連接至光纖交換機,實現基于SAN的LAN-free備份,備份數據直接從在線磁盤存儲系統(Adaptec SANbloc)直接備份到磁帶庫設備中(Quantum M1500)，能解決大量數據存儲對網絡帶寬的消耗，大幅度降低備份時間，提高存儲資源共享。
行業解決方案：雷射公司提供靈活配置的基于SAN架構的存儲備份系統解決方案，用相對經濟的方式來實現分布式存儲；通過存儲系統的建立，圖書資料訪問管理/查詢檢索系統、醫療影像存儲系統以及中小企業分布式存儲及備份系統以上三大系統均可更方便地為用戶提供服務，提高整體系統性能和管理效率。
PACS方案產品優勢分析
性能優勢：
1. 磁盤存儲系統方面：Adaptec SANbloc提供高達100,000/秒的I/O處理能力和760MB/秒的外部傳輸帶寬，在同檔次的磁盤存儲系統中居于明顯優勢；
2. 光纖交換設備方面：Qlogic SANbox 5200 FC Switch是業界第一個可堆疊的光纖交換機；含有16個2Gb的光纖端口和4個10Gb堆疊端口，可以在不影像交換性能的 情況下平滑擴展總交換端口數至64個，極大提高了SAN交換容量和保護用戶的投資；Brocade光纖交換機用來級聯時需要占用原來的交換端口，而且級聯后的交換機性能有顯著下降，級聯端口－2Gb是其瓶頸；
3. 磁帶存儲系統方面： Quantum M1500是目前在該檔次產品中擴展性和備份性能最好的磁帶庫產品，單模塊備份容量可達到2個驅動器5TB，并可平滑擴展到10個模塊20個驅動器50TB容量；不僅能滿足用戶在備份窗口極小情況下的備份需求，而且用戶只需要初始配置滿足自己需求的磁帶庫模塊，在備份數據增長到一定程度時擴展相應的磁帶庫模塊和容量，而不需要一次性購買更大容量的帶庫和備份容量，充分保護用戶投資。
價格優勢：
1. 磁盤存儲系統方面：Adaptec SANbloc提供開放系統平臺（包括UNIX和Windows）下最低成本的在線存儲解決方案，比起同檔次的競爭對手，如EMC CX500/700, IBM Fast T700/900, HP EVA3000/5000，有明顯的價格優勢，整體擁有成本會低30－50%；
2. 光纖交換設備方面：Qlogic SANbox 5200 作為目前業界唯一一款可堆疊光纖交換機；含有16個2Gb的光纖端口和4個10Gb堆疊端口，整體價格比Bracade 16口光纖交換機3800（無堆疊功能）至少低30％；
3. 磁帶存儲系統方面： Quantum M1500作為可擴展性模塊化磁帶庫產品，同檔次產品主要有HP MSL5030/6030等，價格優勢也相當明顯；
綜合以上分析，該方案整體選型產品具有性能突出，價格低廉的顯著優勢，能為各行業用戶帶來最優性價比的整體解決方案。
方案整體優勢總結
1. 整體性能最優：對存儲I/O,帶寬等指標要求和光纖交換性能，備份速度等方面都具有很強優勢；
2. 整體擴展能力突出：可簡單通過增加磁盤模塊方式擴展容量至16TB； 通過交換機堆疊可平滑擴展連接60臺以上的主機數目；備份容量可隨著磁盤存儲設備里的數據不斷增加而動態擴展，最多可達50TB以上；
3. 總體擁有成本優勢；
4. 系統兼容性測試：該方案經過雷射電腦有限公司存儲實驗室交互性測試，以上三家廠商也是業界各自領域的領導者和標準的制訂者，包括Fibre Channel, SCSI協議， DLT/SDLT技術等，為用戶業務的穩定性和連續性提供有力的保障和支持。（全文完）
